Transportador de cadena transportador material sólido de la fricción de la tubería 10m3/H

Descripción:

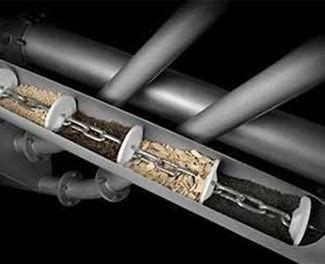

La cadena, como el dispositivo de la impulsión, conduce el material que se mueve en la tubería cerrada. Cuando está transportado horizontalmente, el material sólido es empujado por el disco de la manera corriente. Cuando la fricción interna de la capa material es más grande que la fricción externa entre el material y la pared del tubo, el material se moverá adelante vía los discos y formará flujo material estable; Cuando está transportado verticalmente, el material es empujado hacia arriba por los discos, al mismo tiempo, la alimentación de la parte inferior evitará que el material superior caiga abajo, genera así la presión lateral horizontal que aumenta la fricción interna. Cuando la fricción interna entre los materiales es más grande que la fricción externa entre la pared del material y del tubo y su propia gravedad, el material se moverá hacia arriba vía discos y forma así flujo material continuo.

Datos de diseño Chian del transportador del tubo:

Capacidad = 300m3/h

Longitud: =80m horizontal =60m vertical

Solo poder de la máquina: =15KW

Parámetros técnicos principales para el transportador de cadena tubular DN100:

Características de la solución:

• La tubería totalmente cerrada no hace ningún polvo, ninguna contaminación al ambiente, ninguna necesidad de instalar otros equipos del retiro de polvo;

• Aplicable para el área a prueba de explosiones;

• Requiera el consumo mínimo del poder y de energía; bajo costo para el mantenimiento y la reparación;

• El método de control de la automatización del alto nivel se puede adoptar para mejorar el nivel moderno;

• Aumente el funcionamiento de la abrasión de los discos según la condición, baje el coste de mantenimiento;

• El mecanismo y los discos de limpieza especiales son diseño para cumplir el requisito de la limpieza de los clientes.

• Las cadenas de proceso especiales y el método de prueba se adopta para asegurar la fuerza de las cadenas y para aumentar la confiabilidad del sistema.

• La manera de descarga diseñada especial puede satisfacer el requisito residual del ratio para transportar diverso material en la misma tubería hasta cierto punto.

• La operación confiable, pierde ruido, mejora el ambiente de trabajo in situ.

• La experiencia rica en la instalación y el depuración in situ puede resolver diversos problemas de los clientes.

• La solución flexible se puede proporcionar según diversas condiciones del trabajo de los clientes. El manual que alimenta, el camión del tanque que alimenta y alimentación del envase pueden ser adoptados. La alimentación múltiple, descarga múltiple se puede alcanzar para optimizar la solución.

Parámetros relacionados:

Transportación del capacity≤ 300m3/h

Transportación de distancia: Distance≤ horizontal los 60m de la vertical del distance≤ los 80m

Gamas del uso:

Aplicable para transportar el material sólido en industria química, fibra química, grano, comida, industrias minerales

Productos relacionados:

Descarga grande del bolso, estación de la descarga, colector de polvo, alimentador rotatorio, válvula de diapositiva neumática, válvula de desviador neumática, dispositivo del retiro del hierro, sensor llano, etc.
